料位计(A型)

料位计(A型)

咨询热线:13526174025 / 13526174025

描述:

一、产品概述

  CLTL-A型智能探测料位计采用了德国西门子可编程控制器、TD400操作员界面及欧姆龙旋转编码器,具有运行可靠、响应速度快、测量准确、调试方便简捷、可远程控制、可用于恶劣的工业环境等优点。

  该设备采用了西门子可编程控制器和欧姆龙旋转编码器等新型产品,欧姆龙旋转编码器可以把重锤的位置转化成格雷码送到PLC,重锤的某一位置对应一个码值。即使某一时刻受到干扰,但下一时刻也可以把丢失的码找回来,不会因为干扰而产生累计误差,保证了重锤回原点的准确性,从根本上解决了其抗干扰难题。TD400具有功能强、背光液晶显示、全中文界面、操作简捷、维护方便等特点。友好的操作界面使得CLTL-A型料位计调试简捷、操作简便、数据直观。特别适用于冶金、煤炭、化工、水泥、储运等行业的竖炉和料仓的粉末状、块状、颗粒状物料的料位检测与控制。

二、产品构成

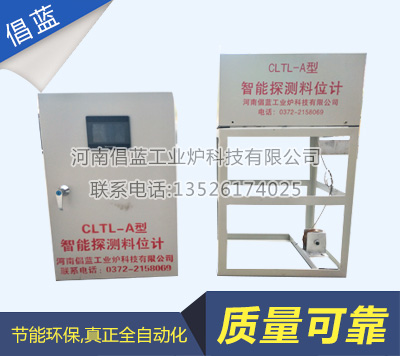

  智能探测料位计由控制箱、驱动机箱及连接电缆组成。控制箱可安装在现场的墙壁上或支架上(也可以安装在控制室内),通过连接电缆与驱动机箱相连接共同组成料位计探测系统 (见图1) 。


  驱动机箱由电气底板、电动机 、减速机、绕线盘 、1#旋转编码器 、随动轮 、微型减速机、2#增量型旋转编码器 、摆动支架 、微动开关、导向轮、重锤等组成(见图2)。


三、技术规格

1、测量范围:0.00~10.00 m

2、测量误差:±5cm(料位)

3、电源:3N~50Hz  380/220V

4、功耗: 150W

5、工作环境:-10~+115℃

6、控制箱外形尺寸:400×320×600 mm

7、控制箱安装方式: 垂直安装

8、驱动机箱至控制箱信号传输距离≤1Km
